Alarm z existujících PIR senzorů v chytrém domě

Alarm z existujících PIR senzorů v chytrém domě

V chytrém domě, kde PIR čidla neslouží jenom ke spínání světel při pohybu, je možné tyto čidla vyžít k zjištění přítomnosti osob v dané místnosti. Na těchto informacích se dá postavit poměrně spolehlivý domácí ne-certifikovaný zabezpečovací systém. V tomto postupu naleznete logiku jakým způsobem to může fungovat v softwaru OpenHAB 3 na našem demo příkladě chytrého domu.

Hardware

PIR senzor pohybu HC-SR501

Pi-Home - pokud nemáte, viz sekci Jak na to

Software

OpenHAB 3

Aplikace

Využijeme existující PIR čidla SP111 - SP241, kterých položky "Items" jsme si založili v tutoriálu.

Založíme si ještě dvě nové Items:

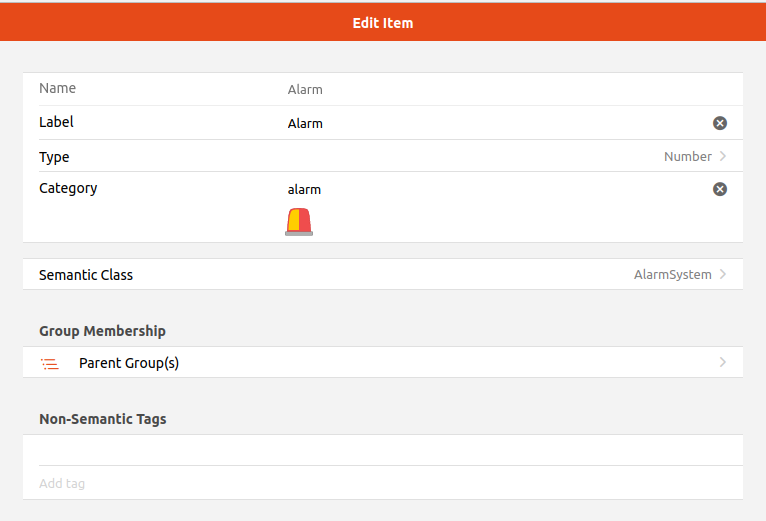

Alarm - slouží k nastavení alarmu a druhu (Plné zabezpečení, noční (zahrada+spodní patro), jenom zahrada, jenom spodní patro.

V Add Metadata -> State Description nastavte například tyto stavy (Options):

0=None
1=Full
2=Night
3=Garden

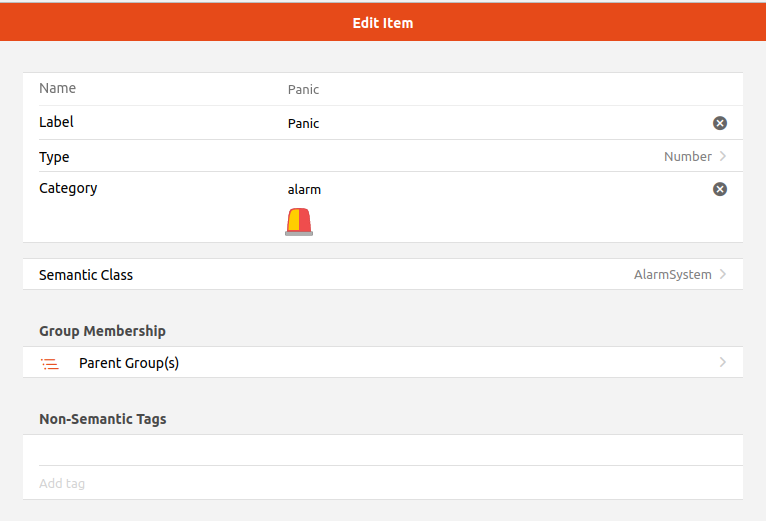

Panic - spuštění poplachu např. cizím pohybem (konkrétní popis ve které místnosti k alarmu došlo) nebo například upozornění na kouř, vytopení atd. dle dalších senzorů

V Add Metadata -> State Description nastavte tyto Options:

0=None
1=Burglar 111
2=Burglar 131
3=Burglar 141
4=Burglar 151
5=Burglar 152
6=Burglar 201
7=Burglar 211
8=Burglar 221
9=Burglar 231
10=Burglar 241

Logika:

Zbývají nam nastavit pravidlá - Rules. Námi zvolená logika je: Pokud zaznamená specifický PIR senzor pohyb a nastavení Alarm není 0 (None), ale je například Night anebo Full, aktivuj položku Panic a přiřaď ji stav dle označení PIR. Další pravidlo hlídá položu Panic. Pokud se změní na nenulovou hodnotu a Alarm není 0 (None) odešle email dle typu alarmu (konkrétní PIR které vyvolalo událost).

Příklad pravidla pro PIR, v tomto případě SP102 což je senzor na chodbě v přízemí a má posílat alarmy pokud je nastaveno Full nebo Night. Přidejte nové pravidlo a v záložce záložka Code vložte:

configuration: {}
triggers:
  - id: "1"
    configuration:
      itemName: SP102
      state: ON
    type: core.ItemStateChangeTrigger
conditions: []
actions:
  - inputs: {}
    id: "3"
    configuration:
      type: application/vnd.openhab.dsl.rule
      script: |-2
         if(Alarm.state == 1 || Alarm.state == 2){
           sendCommand(Panic, 2)
           }
    type: script.ScriptAction

Příklad pravidla pro Panic (také záložka Code):

configuration: {}
triggers:
  - id: "1"
    configuration:
      itemName: Panic
    type: core.ItemStateUpdateTrigger
conditions:
  - inputs: {}
    id: "2"
    configuration:
      itemName: Alarm
      state: "0"
      operator: "!="
    type: core.ItemStateCondition
actions:
  - inputs: {}
    id: "3"
    configuration:
      type: application/vnd.openhab.dsl.rule
      script: |-
        val mailActions = getActions("mail","mail:smtp:mailserver1")
        if(Panic.state == 1){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Hall", "")
                 }
        if(Panic.state == 2){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Office", "")
                 }
        if(Panic.state == 3){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Technical", "")
                 }
        if(Panic.state == 4){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Living Room", "")
                 }
        if(Panic.state == 5){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Kitchen", "")
                 }
        if(Panic.state == 6){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Stairs", "")
                 }
        if(Panic.state == 7){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Bathroom", "")
                 }
        if(Panic.state == 8){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Guest Room", "")
                 }
        if(Panic.state == 9){
          mailActions.sendHtmlMail("vas@email.com", "Alarm Bedroom", "")
                 }
        if(Panic.state == 10){
          mailActions.sendHtmlMail("vas@email.com", "Alarm kids Room", "")
                 }
    type: script.ScriptAction
  - inputs: {}
    id: "4"
    configuration:
      type: application/vnd.openhab.dsl.rule
      script: >2
           val telegramAction = getActions("telegram","telegram:telegramBot:YOURTELEGRAMBOT")
        if(Panic.state == 1){
          telegramAction.sendTelegram("Alarm zádveří")
                 }
        if(Panic.state == 2){
          telegramAction.sendTelegram("Alarm chodba")
                 }
        if(Panic.state == 3){
          telegramAction.sendTelegram("Alarm hosťovská")
                 }
        if(Panic.state == 4){
          telegramAction.sendTelegram("Alarm obývací pokoj")
                 }
        if(Panic.state == 5){
          telegramAction.sendTelegram("Alarm spíž")
                 }
        if(Panic.state == 6){
          telegramAction.sendTelegram("Alarm toaleta")
                 }
        if(Panic.state == 7){
          telegramAction.sendTelegram("Alarm technická")
                 }
        if(Panic.state == 8){
          telegramAction.sendTelegram("Alarm hala")
                 }
        if(Panic.state == 9){
         telegramAction.sendTelegram("Alarm šatna")
                 }
    type: script.ScriptAction

Nyní stačí zkopírovat a upravit pravidlo pro SP102 pro všechny další PIR a vyzkoušet funkcionalitu. Nastavení emailu naleznete v návodu zde.

Doporučuji se také podívat na notifikace na Telegram přímo z vašeho OpenHAB zde.
